3.2.1 基本要求

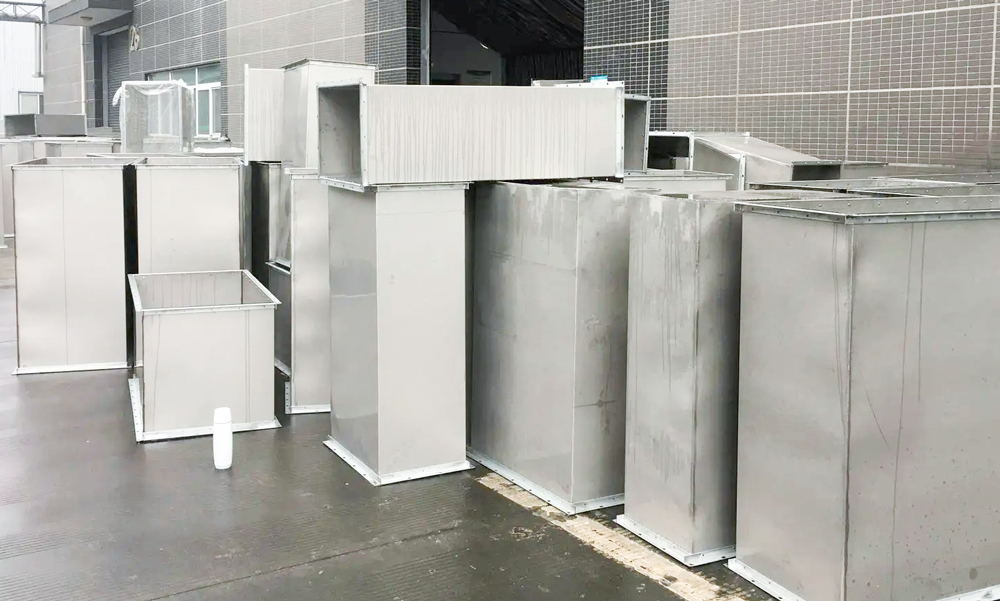

潔凈廠房內凈化空調系統一般采用金屬風管，由鍍鋅鋼板、不銹鋼板、鋁合金板等制作；只有在潔凈室內的產品生產工藝或環境條件要求采用非金屬風管時，才采用不燃材料或 B1 類難燃材料，并應做到表面光滑、平整、不產生、不霉變。翼展本節僅介紹金屬風管的制作。在國家標準《潔凈廠房施工及質量驗收規范》（GB 51110） 要求空氣潔凈度等級為 1~5級的潔凈室風管應為高壓風管系統，6~9級應為中壓風管系統。

1.風管制作材料的品種、規格、性能與厚度應符合設計圖紙和現行國家標準的規定。當設計沒有規定時，鍍鋅鋼板的厚度不得小于指定的要求；不銹鋼板的厚度不得小于標準要求：鋁板的厚度不得小于標準要求。

2.為確保凈化空調系統送風、回風、新風管道易清潔、不產塵、不積塵和嚴密性的嚴格要求，按 GB 51110 的規定，凈化空調系統風管的制作有如下要求：矩形風管的邊長小于或等于 900mm時，地面板不得采用拼接；大于900mm 的矩形風管，不得采用橫向拼接；風管所用的螺栓、螺母、墊圈和鉚釘均應采用與管材性能相適應，且不產生電化學腐蝕的材料；不得采用抽芯鉚釘；風管內表面應平整、光滑，不得在風管內設加固框及加固筋



3.風管無法蘭連接時不得使用 S型插條、直角型插條及聯合角型插條等形式；空氣潔凈度等級為 1～5級的凈化空調系統風管不得采用按扣式咬口；鍍鋅鋼板風管不得有鍍鋅層嚴重損壞的現象。風管法蘭的螺栓及鉚釘孔的間距，當空氣潔凈度等級為1~5級時，不應大于80mm;6~9級時，不應大于 100mm。矩形風管的邊長大手 1000mm 時，不得采用無加固措施的薄鋼板法蘭風管。做出上述規定的理由是：若風管采用拼接縫或在風管內設加固框、加固筋等，會使風管內表面四凸不平或出現積存污染物的 “死角”，容易積塵，也不易清潔；連接用螺栓、鉚釘等的材質與風管材 匹配不當，可能產生電化學腐蝕；若鍍鋅鋼板風管出現鍍鋅層表層大面積白花、淺層粉化等損壞現象，會使安裝后或運行中的風管發生銹蝕、產塵，污染潔凈空氣。

4.空氣潔凈度等級為 1~5級的潔凈室（區)，由于對污染物有嚴格的控制要求，因此若送風、回風、新風管采用按扣式咬口形式，將會使風管內不易清潔，降低送、回風潔凈度；風管連接的法蘭上的螺栓或鉚釘孔的間距大小，會影響風管的嚴密性，所以應按不同的空氣潔凈度等級分別規定不同的間距
